產品名稱：j941h-16c dn150智能調節型電動截止閥[ 2022-08-19 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、j941h-16c dn150智能調節型電動截止閥介紹

上海湖泉閥門集團有限公司電動截止閥由電動執行機構和截止閥兩部分組成。它的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長；閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性；可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要和用戶要求；適用于各類腐性介質的管道上，有良好的防腐性的足夠的強度。

二、j941h-16c dn150智能調節型電動截止閥的結構特點

1、單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。
2、低扭矩設計。特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉。
3、楔形密封結構。它是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。
4、啟閉無摩擦。這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。
5、上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。
6、閥體與閥蓋的連接形式各有不同、夾箍銷軸式連接、法蘭墊片連接和自密封螺紋連接。
7、閥座、閥瓣密封面均采用等離子噴焊或堆焊鈷鉻鎢硬質合金，密封面硬度高、耐磨、抗擦傷、使用壽命長。
8、閥桿材料為滲氮鋼、滲氮后的閥桿表面硬度高、耐磨、抗擦傷、同時防腐蝕、使用壽命長。
9、密封面的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。
10、閥門口徑DN50以下的閥體、閥蓋是模鍛件、DN65以上的閥體、閥蓋是鑄鋼件。

三、j941h-16c dn150智能調節型電動截止閥的參數

閥門材質：鑄鐵、鑄鋼、不銹鋼、鍛鋼、鍛不銹鋼、鉻鉬鋼；
工作壓力：1.6-32MPa；
工作溫度：-196C- 550°C；
閥門口徑：DN15-DN800 ；
連接方式：法蘭、絲口或焊接；
驅動方式:電動；
適用介質：水、油品、氣體、蒸汽等；
應用領域：機械設備、化工設備、通用零部件、工業設備、給排水設備、造紙?jiān)O(shè)備、電力設備、治金粉末設備、采礦設備，市政、電子工業等。

四、j941h-16c dn150智能調節型電動截止閥助于零部件材料

閥體	閥蓋	閥瓣	密封圈	閥桿	填料	適用介質	適用溫度 (≤℃)
WCB		WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCrl8Ni9Ti		0Crl8Ni9Ti+ Stellite12	Stellite6	lCrl8Ni9Ti	PTFE	硝酸類	200
ZGlCrl8Ni2Mo2Ti		CF8M+ Stellite12	lCrl8Ni2Mo2Ti	lCrl8Ni2Mo2Ti	PTFE	磷酸類、堿類、混酸	200
ZG00Crl7Nil4M02		CF3M+ Stellite12	Stel1ite6	316L	PTFE	磷酸類、尿素、甲銨液	200
ZGlCr5MO		ZGlCr5MO+ Stellite12	Stel1ite6	25Cr2Mo1VA	柔性石墨	水、油品、蒸汽	550

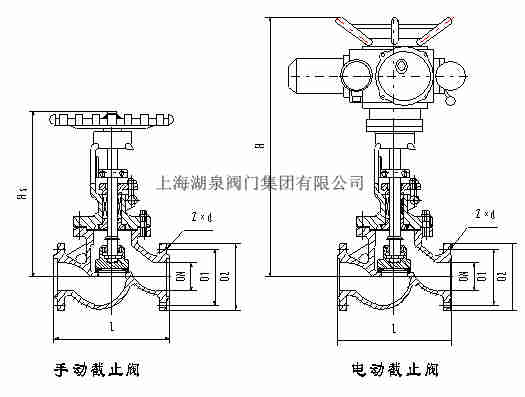

五、j941h-16c dn150智能調節型電動截止閥主要規格尺寸

1.6MPa	DN	L	D	D1	b	n-φd	電裝型號	L1	H	D0
凸面法蘭 RF J94lH J941Y J94lW J94lF J94lN 16C 16P 16R 16I	50	230	160	125	16	4-φ18	DZWl0	590	645	365
	65	290	180	145	18	4-φ18	DZWl0	590	690	365
	80	310	195	160	20	8-φ18	DZW20	590	715	365
	100	350	215	180	20	8-φ18	DZW20	590	770	365
	125	400	245	210	22	8-φ18	DZW30	590	780	365
	150	480	280	240	24	8-φ23	DZW45	590	875	365
	200	600	335	295	26	12-φ23	DZW60	810	967	470
	250	650	405	355	30	12-φ25	DZW90	810	1153	470
	300	750	460	410	30	12-φ25	DZWl20	830	1292	550
	350	850	520	125	34	16-φ25	DZWl20	830	1530	550
	400	950	580	470	36	16-φ30	DZWl80	870	1810	320
	450	1200	640	525	40	20-φ30	DZW250	870	-	320
	500	1250	705	585	44	20-φ34	DZW500	1170	-	570
2.5MPa	50	230	160	650	20	4-φ18	DZWl0	590	645	365
凸面法蘭 RF J941H J941Y J941W 25 25P 25R 25I	65	290	180	145	22	8-φ18	DZWl0	590	690	365
	80	3lO	195	160	22	8-φ18	DZW20	590	715	365
	100	350	230	190	24	8-φ23	DZW20	590	770	365
	125	400	270	220	28	8-φ25	DZW30	590	780	365
	150	480	300	250	30	8-φ25	DZW45	810	875	470
	200	600	360	310	34	12-φ25	DZW60	810	967	470
	250	650	425	370	36	12-φ30	DZW90	830	1153	550
	300	750	485	430	40	16-φ30	DZWl20	830	1292	550
	350	850	550	490	44	16-φ34	DZWl80	870	1650	320
	400	950	610	550	48	16-φ34	DZW250	870	1830	320
	450	1200	660	600	50	16-φ34	DZW350	1170	-	570
	500	1250	730	660	52	16-φ41	DZW500	1170	-	570
