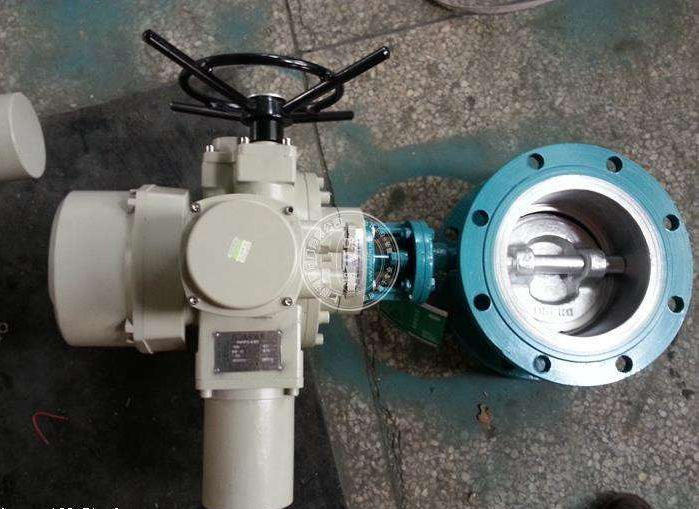

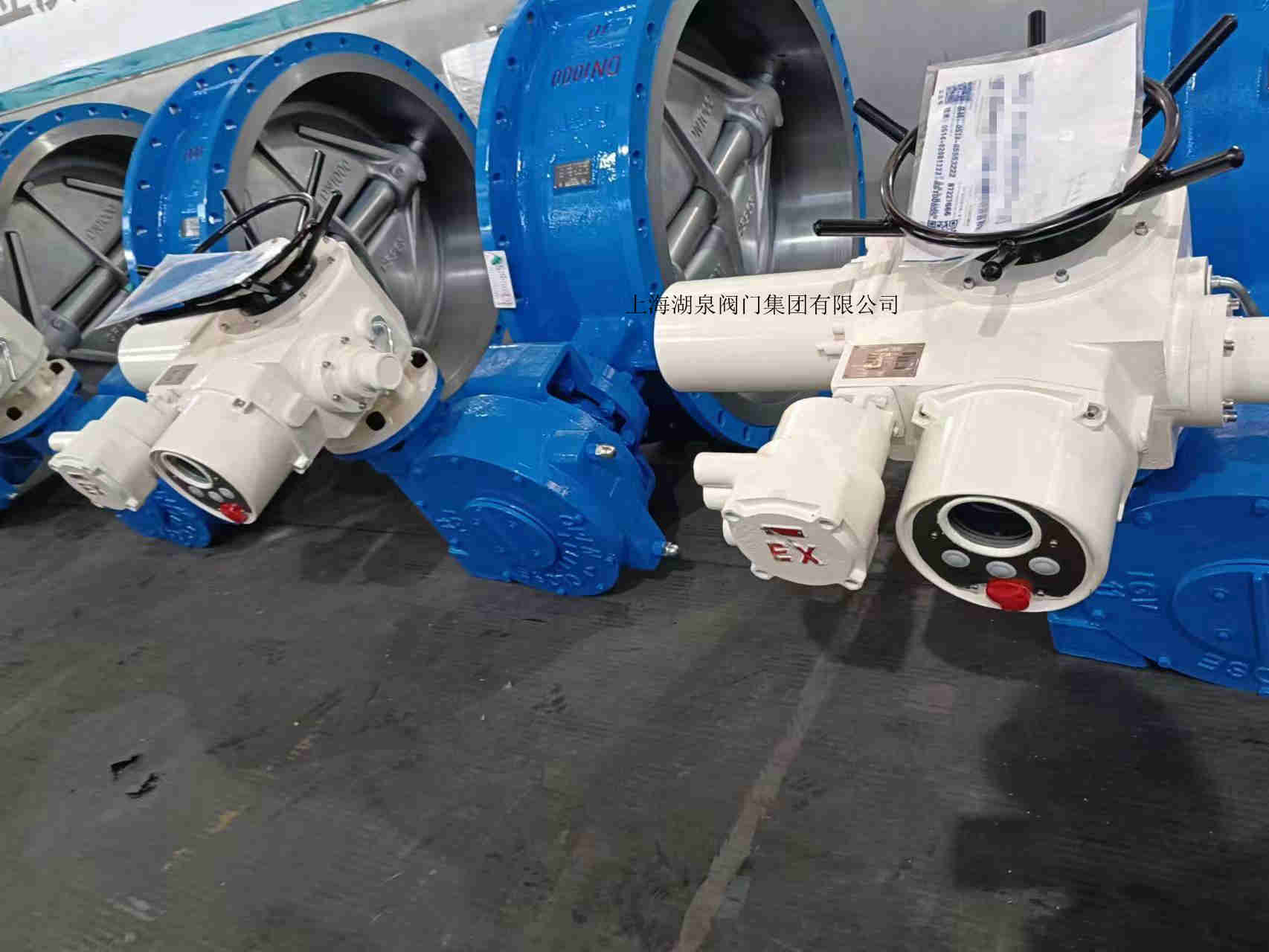

產品名稱：D943H-10C dn1000智能調節防爆電動蝶閥[ 2022-10-13 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

更多閥門產品點擊：蝶閥

一、D943H-10C dn1000智能調節防爆電動蝶閥產品介紹
上海湖泉閥門集團有限公司專業生產銷售各種普通型,防水型,防爆型蝶閥電動執行器以及風閥驅動器,氣動執行器和各類蝶閥,球閥等產品,歡迎大家來電咨詢, 智能電動蝶閥采用精密的U形彈性密封圈和三偏心多層次金屬硬密封結構,被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上, 蝶閥隔爆電動閥門,專注電動球閥,特殊規格,可按需定制,品質保證,假一賠十,電動蝶閥,專業生產隔爆電動閥門,型號齊全,性能穩定,廠家直銷,歡迎在線咨詢，具有功能強、體積小、輕便、性能可靠配套簡單、流通能力大等優點。具有良好的耐腐蝕性,使用壽命長,密封功能好。用于電廠除塵、冶金通風、閥門表面選用噴塑處理,提高了產品的防腐性能。電動蝶閥的外形美觀、體積小、重量輕、裝置的維修方便,可任意角度安裝;蝸輪輸出軸一體化設計,避免鍵接間隙,傳動精度高;等優點。

二、D943H-10C dn1000智能調節防爆電動蝶閥產品特點
1、在高溫高壓工況下,仍具有穩定的密封性能，它的特殊密封系統可保障從超低溫至超高溫各溫度范圍都具有較高的密封性能。
2、三維偏心密封系統加之人優化的設計,使閥門開啟阻力小。蝶板密封面為一向上凸起的錐形,開啟時蝶板圓周面上的各點同時完成脫離密封圈,固體物不易在密封面上堆積，閥門關閉過程通過密封圈的彈性受壓來完成。
3、蝶板與密封圈之間不存在相卡現象。
4、閥門的密封性能不受溫度變化的影響。
5、閥桿軸徑密封采用石墨壓制成形密封圈。綜上所述確保了零泄漏,金屬密封加上在火災前,中,后均為零泄漏,故是本質火災安全型。
6、電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。
7、工作環境：
8、環境溫度：-20—+60℃（特殊訂貨-60—+80℃）
9、相對溫度：≤90%（25℃時）
10、普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性　　氣體混合物。（詳見GB3836.1）
11、防護等級：戶外型和防爆型為IP55（可訂制IP67）。
12、工作制：為短時10分鐘（可訂制30分鐘）。

公稱通經（dn）	主要尺寸			法蘭尺寸和螺栓規格
	主要尺寸			1.0mpa			1.6mpa			2.5mpa
	l	h1	h	d	d1	n-фd	d	d1	n-фd	d	d1	n-фd
50	108	530	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112	530	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114	565	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127	600	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140	640	164	250	210	8-18	250	210	8-18	270	220	8-26
150	140	705	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152	775	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165	945	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178	1070	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190	1140	280	505	460	16-22	520	470	12-26	555	490	16-33
400	216	1210	305	565	515	16-26	580	525	16-26	620	550	16-36
450	222	1335	350	615	565	20-26	640	585	16-30	670	600	20-36
500	229	1415	380	670	620	20-26	715	650	20-30	730	660	20-36
600	267	1605	445	780	725	20-30	840	770	20-33	845	770	20-39
700	292	1844	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	2040	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	2255	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	2380	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	2640	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
1400	530	2886	850	1675	1590	36-42	1685	1590	36-48	1755	1640	36-62
1600	600	3156	1030	1915	1820	40-48	1930	1820	40-56	1975	1860	40-62
1800	670	3421	1230	2115	2020	44-48	2130	2020	44-56	2195	2070	44-70
2000	760	3685	1350	2325	2230	48-48	2345	2230	48-62	2425	2300	48-70
