一、閥門電動裝置（dzw05,10,20，30,45,60，90,120）產品介紹
上海湖泉閥門有限公司生產的多回轉閥門電動裝置（dzw05~dzw500），它也可以稱為Z型電裝，是對電動閥門實現開啟、關閉或調節控制的驅動設備。它廣泛適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。 本公司閥門執行器:普通型電動執行器，常規型電動裝置，電動閥門電裝，風門電動頭，球閥閥頭，閥門電動機， DZW10、DZW20，DZW30，DZW40，DZW60、DZW90、DZW120，DZW200、DZW250，DZW300，DZW400，DZW500，Z10-24W、Z20-24W，Z30-24W，Z45-24W，Z60-24W、Z90-24W、Z120-24W，Z200-24W、Z250-24W，Z350-18W，Z500-18W，Z1000-24W，普通型電動執行器價格，常規型電動裝置廠家，電動閥門電裝價格，風門電動頭廠家，球閥閥頭價格，閥門電動機廠家。本系列閥門電動裝置具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。可對閥門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。本產品的防爆型的性能符合GB3836.1-2000<爆炸性環境用防爆電氣設備通用要求>及JB/T8529-1997<隔爆型閥門電動裝置技術條件>的規定。
二、 閥門電動裝置（dzw05,10,20，30,45,60，90,120）型號表示方法
防護/爆等級：W戶外型；B隔爆型；Z整體型；T整體調節型。
連接型式：T表示推力型，I表示電站型，無代號為常規轉矩型
額定輸出轉矩：阿拉伯?dāng)?shù)字表示，單位kgf.m
輸出軸最大轉圈數：阿拉伯?dāng)?shù)字表示，無數字見表1
輸出轉速：阿拉伯?dāng)?shù)字表示，單位r/min（轉/分）
產品型式：多回轉電動裝置
型號示例：
1、Z30I-18W：多回轉電動裝置，輸出轉矩300N.m（30kgf.m），電站型接口，輸出轉速18r/min，最大轉圈數60，常規戶外型。
2、Z45T-24B：多回轉電動裝置，輸出轉矩450N.m（45kgf.m），推力型接口，輸出轉速24 r/min，最大轉圈數120，隔爆型。
3、Z120-24W/240T：多回轉電動裝置，輸出轉矩1200N?m (120kgf.m)，轉矩型接口，輸出轉速24 r/min，最大轉圈數240圈，整體調節型。
三、閥門電動裝置（dzw05,10,20，30,45,60，90,120）技術參數
1、電源：電機為三相交流，380V （特殊訂貨660V 或220 V）, 50Hz（特殊訂貨60Hz）；控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VDC。
2 、工作環境：
2.1 環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
2.2 相對濕度：≤90%（25℃時）。
2.3防護類型：普通型和戶外型用于無易燃、易爆和無腐蝕性介質的場所，其中普通型用于戶內；隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。
2.4防護等級：戶外型和防爆型為IP65 （特殊訂貨IP67） 。
3、工作制：短時15分鐘 （特殊訂貨30分鐘） 。
四、閥門電動裝置（dzw05,10,20，30,45,60，90,120）注意事項
上海湖泉閥門有限公司DZW礦用防爆閥門電動裝置，用于煤礦井下或者是易燃易爆的場合，給自己和他人帶來安全方便的效果，造成不必要的損失。按使用環境分：ZW為戶外型； ZB為隔爆型；ZZ為整體型；ZT為整體調節型。并經國家防爆電氣產品測試中心檢定，取得了防爆合格證。本裝置可可垂直，水平安裝，但電機不可向下，應便于接線，調試和手動操作。同一只微動開關的常開和常閉觸點上不允許施加不同的電源。安裝與閥門連接的牙嵌軸向間隙不小于1-2mm。通電前檢查接地是否可靠。新裝的電動裝置首次電動時，必須檢查電機相序，控制線路是否正確，以防電機失控。
五、閥門電動裝置（dzw05,10,20，30,45,60，90,120）性能參數表
型號規格
公稱轉矩（N，m)
公稱推力（KN）
最大閥桿直徑
最大轉圈數（圈）
手動速比
輸出轉速（r/min)
電機功率（KW）
參考重量（Kg)
Z5
50
20
28
60
1::1
12
0.12
28
Z10
100
40
28
60
1::1
18\24\36
0.25\0.37
45
Z15
150
18\24\36
0.37\0.55
50
Z20
200
100
40
60
1::1
18\24
0.37\0.55
55
Z30
300
18\24
0.55\0.75
58
Z45
450
150
48
120
1::1(20::1)
24\36
1.1\1.5
110
Z60
600
24\36
1.5\2.2
120
Z90
900
200
60
120
1::1(25::1)
24\36
2.2\3
139
Z120
1200
24\36
3\4
142
Z180
1800
325
70
150
22.5::1
18\24
4\5.5
250
Z250
2500
18\24
5.5\7.5
255
Z350
3500
700
150
20::1
18\24
7.5\10
330
Z500
5000
80
18\24
10\15
350
型號規格
公稱轉矩（N，m)
公稱推力（KN）
最大閥桿直徑
最大轉圈數（圈）
手動速比
輸出轉速（r/min)
電機功率（KW）
參考重量（Kg)
Z5
50
20
28
60
1::1
12
0.12
28
Z10
100
40
28
60
1::1
18\24\36
0.25\0.37
45
Z15
150
18\24\36
0.37\0.55
50
Z20
200
100
40
60
1::1
18\24
0.37\0.55
55
Z30
300
18\24
0.55\0.75
58
Z45
450
150
48
120
1::1(20::1)
24\36
1.1\1.5
110
Z60
600
24\36
1.5\2.2
120
Z90
900
200
60
120
1::1(25::1)
24\36
2.2\3
139
Z120
1200
24\36
3\4
142
Z180
1800
325
70
150
22.5::1
18\24
4\5.5
250
Z250
2500
18\24
5.5\7.5
255
Z350
3500
700
150
20::1
18\24
7.5\10
330
Z500
5000
80
18\24
10\15
350
型號
H
H1
L1
L2
L3
F
F1
F2
F3
F4
фD
Z5
271
96
158
226
249
158
259
310
316
Z10-Z30
316
130
200
238
295
200
255
317
349
374
400
Z45-Z60
415
195
277
277
394
230
275
391
369
394
460
Z90-Z120
453
195
281
281
412
278
310
426
404
429
556
Z180-Z250
585
250
320
320
474
295
360
476
455
476
320
Z350-Z500
717
280
399
399
1076
433
417
442
417
542
565
注1：L1為戶外型/隔爆型 L2為整體型/整體隔爆型
注2：F1為戶外型 F2為隔爆型 F3為整體型 F4為整體隔爆型/整體調節隔爆型

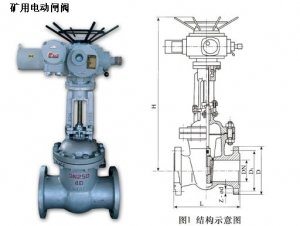

六、閥門電動裝置（dzw05,10,20，30,45,60，90,120）產品結構圖
