產品名稱：d941X-10C-DN50中線法蘭電動蝶閥[ 2021-11-26 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

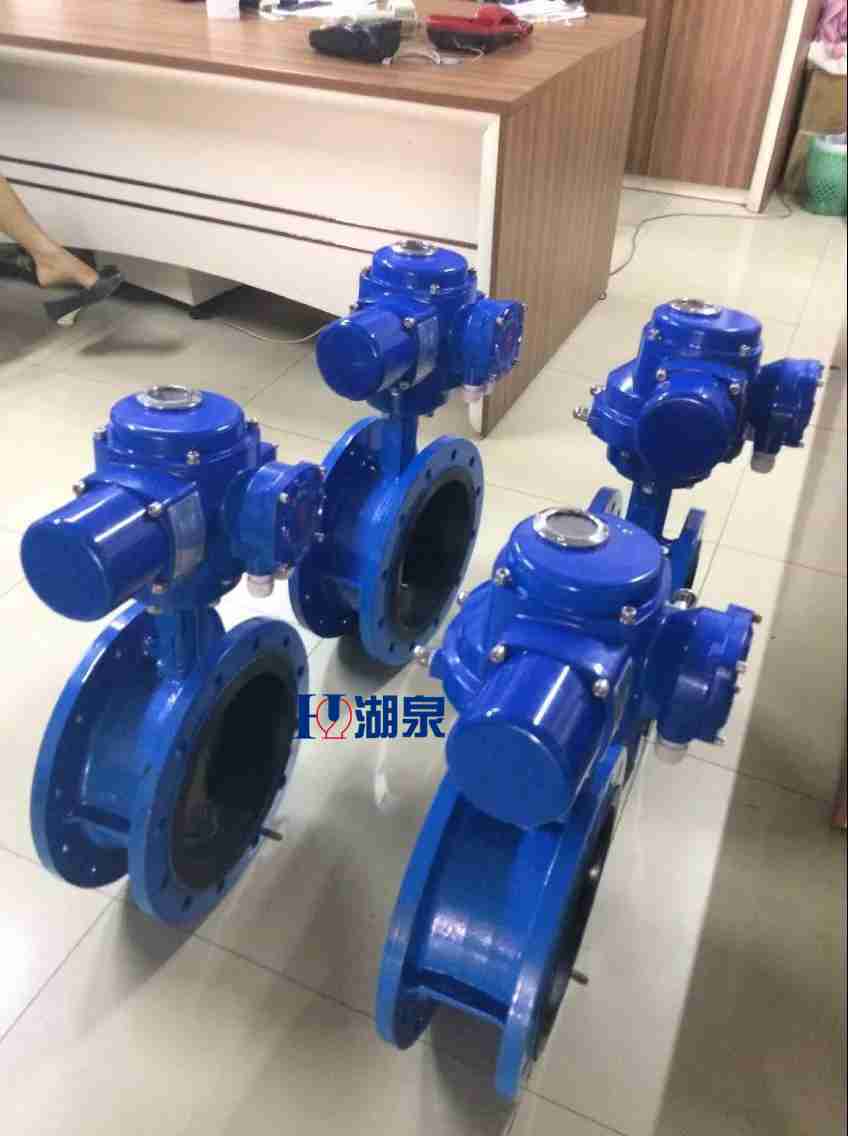

一、d941X-10C-DN50中線法蘭電動蝶閥
上海湖泉閥門集團有限公司d941X-10C-DN50中線法蘭電動蝶閥連接方式法蘭式，密封形式主要有橡膠密封，電動蝶閥通過電源信號來控制蝶閥的開關。該電動蝶閥產品可用做管道系統的切斷閥，控制閥和止回閥。附帶手動控制裝置，一旦出現電源故障，可以臨時用手動操作，不至于影響使用。該蝶閥優點設計新穎、合理，結構，重量輕，啟閉迅速，操力矩小，操作方便，省力靈巧。可以任何位置安裝、維修方便。密封件可以更換，密封達到雙向密封零泄漏。密封材料耐老化、，使用壽命長等特點。
二、d941X-10C-DN50中線法蘭電動蝶閥產品技術參數
零件名稱 材料 閥體 各種橡膠、聚四氟 蝶板 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 密封圈 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 閥桿 2Cr13、不銹鋼 填料 O型圈、柔性石墨
公稱通徑 結構
長度外形尺寸(參考值) 連接尺寸(標準值) 參考
重量0.6MPa mm inch L H H0 A B D D1 D2 n-d 50 2 108 63 306 180 200 140 110 88 4-14 13 65 21/2 112 70 321 180 200 160 130 108 4-14 14 80 3 114 83 346 180 200 190 150 124 4-18 15.5 100 4 127 105 387 180 200 210 170 144 4-18 19.5 125 5 140 115 411 180 200 240 200 174 8-18 25.5 150 6 140 137 447 270 280 265 225 199 8-18 28.5 200 8 152 164 572 270 280 320 280 254 8-18 48 250 10 250 206 646 270 280 375 335 309 12-18 69 300 12 270 230 738 380 420 440 395 363 12-22 91 350 14 290 248 761 380 420 490 445 413 12-22 110 400 16 310 289 877 450 470 540 495 463 16-22 140 450 18 330 320 938 480 490 595 550 518 16-22 180 500 20 350 343 993 480 490 645 600 568 20-22 215 600 24 390 413 1131 480 490 755 705 667 20-26 290 700 28 430 478 1476 640 660 860 810 772 24-26 560 800 32 470 525 1533 640 660 975 920 878 24-30 910 900 36 510 585 1655 750 860 1075 1020 978 24-30 1500 1000 40 550 640 1765 850 900 1175 1120 1078 28-30 1750 1200 48 630 755 1995 850 900 1405 1340 1292 32-33 2180 1400 56 710 910 2310 1000 925 1630 1560 1510 36-36 2400 1600 64 790 1030 2595 1000 925 1830 1760 1710 40-36 2870 1800 72 870 1140 2810 1100 980 2045 1970 1918 44-39 3380 2000 80 950 1250 3100 1100 980 2265 2180 2180 48-42 4010
