產品名稱：廠家直銷電動法蘭蝶閥dn150[ 2022-09-06 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸

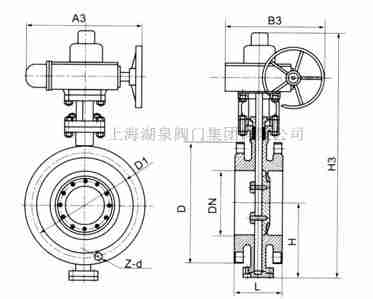

結構圖片

一、廠家直銷電動法蘭蝶閥dn150產品介紹

上海湖泉閥門集團有限公司 D941X-10P DN150電動法蘭蝶閥簡介: D941X-10P DN150電動法蘭不銹鋼蝶閥的結構原理尤其適合制作大口徑閥門蝶閥的蝶板安裝于管道的直徑方向。 D941X-10P DN150電動法蘭不銹鋼蝶閥簡介: D941X-10P DN150電動法蘭不銹鋼蝶閥的結構原理尤其適合制作大口徑閥門蝶閥的蝶板安裝于管道的直徑方向。密封面之間無摩擦傳動,具有抗磨損、機械性能好、耐高溫、耐高壓及使用壽命長等特點,按連接方式不同分為對夾式和法蘭,可用于多種不同管道,以及具有腐蝕性介質的場所。

二、廠家直銷電動法蘭蝶閥dn150產品原理

電動法蘭蝶閥利用電動執行器輸入0-10毫安的標準信號，電機組帶動齒輪渦輪蝸桿轉角力矩帶動碟板旋轉。閥門處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。電動法蘭蝶閥有彈性密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。如果要求電動法蘭蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型。

三、廠家直銷電動法蘭蝶閥dn150產品結構特點

軟硬層疊式金屬密封結構：蝶板密封圈采用軟硬層疊式不銹鋼片和柔性石墨板的密封面，使其具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫工況下均具有優良的密封性能。雙向密封：因密封面錐角小于密封材料的磨擦角，蝶板關到密封位置時立即實現自鎖，并能承受一定的反向壓力沖擊。防火結構：全金屬結構本身具有火災安全的特性。閥體密封面：采用堆焊硬質合金或不銹鋼，使得密封面強度高、硬度好、耐磨損，可連續啟閉60000次以上而無損傷。密封圈：密封圈由壓板夾在蝶板上，易于安裝、調節和更換。閥桿的上、下部位裝有軸套，防止磨損和粘連，提高了使用壽命。三維偏心硬密封蝶閥操作靈活、省力、方便、可靠，連接方式有法蘭、對夾、對焊、凸耳對夾。既可截?cái)嘟橘|(zhì)，也可任意調節介質流量。

四、廠家直銷電動法蘭蝶閥dn150產品技術參數

電源電壓	AC220/380V，50/60Hz
輸出力矩	50N·M～2000N·M
動作范圍	0～90° 0～360°
動作時間	15秒/30秒/60秒
保護裝置	過熱保護
環境溫度	-30°～60°
手動操作	同附帶手柄操作
限位	電氣、機械二重限位
防護等級	相當于IP-65
防爆等級	ExdII BT4；有要求可定制ExdII BT6
位置測量	可選裝開關或電位計
驅動電機	8W/E
進線接口	PE1/2〞進線線鎖

五、廠家直銷電動法蘭蝶閥dn150產品主要零部件材料

零件名稱	材料名稱
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	聚四氟乙烯、柔性石墨

公稱通經(DN)	主要尺寸			法蘭尺寸
	主要尺寸			1.0MPa			1.6MPa			2.5MPa
	L1	H1	H	D	D1	z-Фd	D	D1	z-Фd	D	D1	z-Фd
50	108	530	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112	530	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114	565	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127	600	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140	640	164	250	210	8-18	250	210	8-18	270	220	8-26
150	140	705	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152	775	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165	945	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178	1070	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190	1140	280	505	460	16-22	520	470	12-26	555	490	16-33
400	216	1210	305	565	515	16-26	580	525	16-26	620	550	16-36
450	222	1335	350	615	565	20-26	640	585	16-30	670	600	20-36
500	229	1415	380	670	620	20-26	715	650	20-30	730	660	20-36
600	267	1605	445	780	725	20-30	840	770	20-33	845	770	20-39
700	292	1844	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	2040	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	2255	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	2380	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	2640	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
