手動襯膠隔膜閥|G41J-10Q|DN25的含義知道嗎，啥意思？

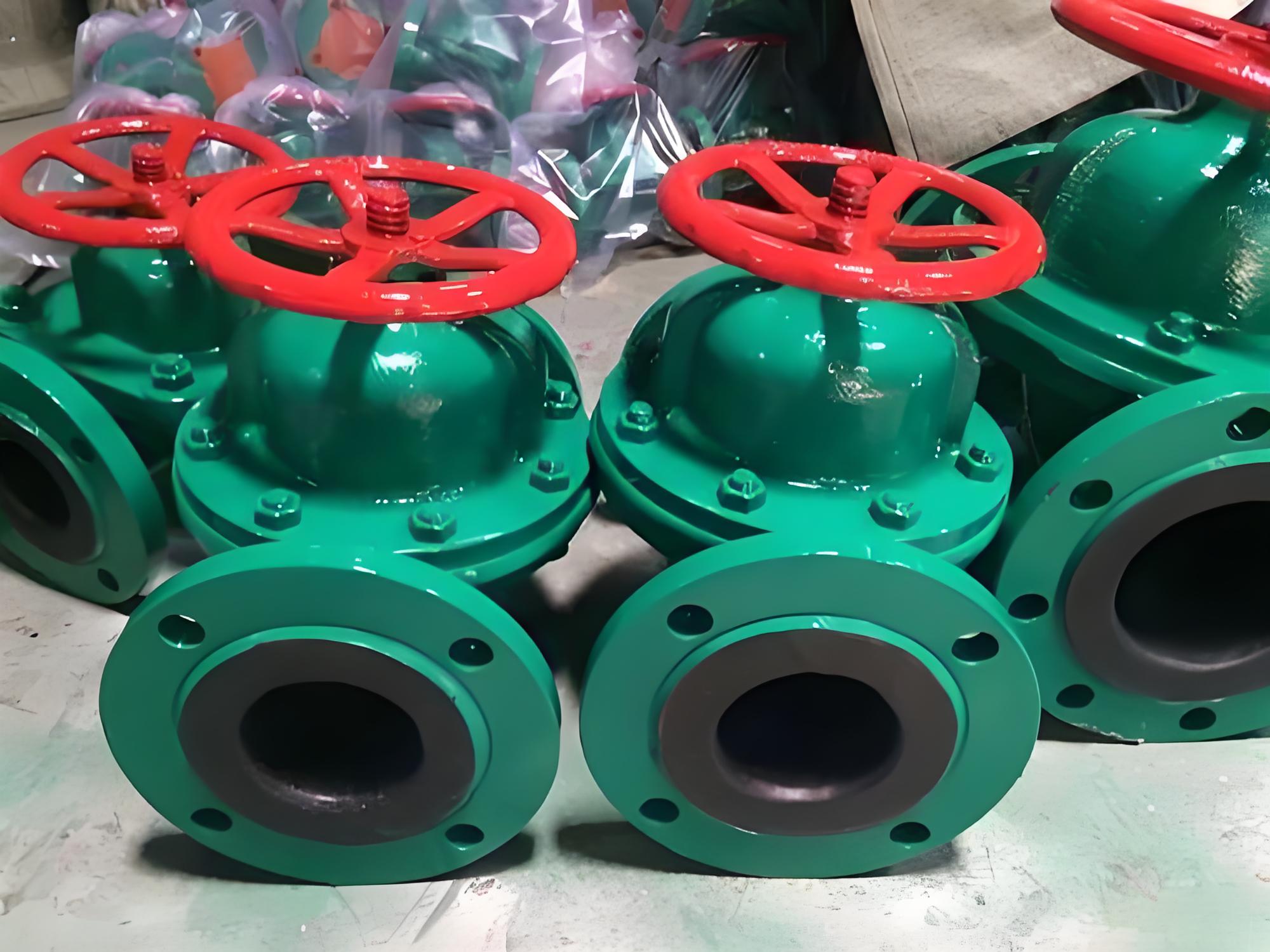

G41J-10Q手動國標法蘭式連接鋼制襯膠隔膜閥是一種特殊的閥門，主要用于截斷管內介質。其型號中的各個部分代表不同的含義：
- G：代表閥門類型，即隔膜閥。
- 41：代表連接方式，即法蘭連接。
- J：代表襯里材質，通常是橡膠。
- 10：代表公稱壓力，即1.0MPa。
- Q：可能代表其他特定的設計或材料特性。
這種閥門的特點包括：
- 密封性好：采用橡膠或塑料等軟質密封制作的隔膜，適用于低壓和溫度相對不高的場合。
- 適用范圍有限：一般不宜用于溫度高于60度及輸送有機溶劑和強氧化介質的管路中，也不宜在較高壓力的管路中使用。
此外，G41J-10Q手動國標法蘭式連接鋼制襯膠隔膜閥的具體價格可能因訂貨量不同而有所變化。
襯膠手動隔膜閥主要零部件材料表：
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹鋼 |
超低碳鋼 |
||
|
Z |
C |
P |
R |
PL |
RL |
||
|
1 |
閥體、閥蓋、閥瓣 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
閥桿 |
35 |
1Cr13 |
1Cr18Ni19Ti |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
襯里層 |
FEP（F46） PFA PCTFE（F3） |
|||||
|
4 |
隔膜 |
FEP（F46）/CR（氟丁橡膠） PFA（可溶性聚四氟乙烯）/FPDM（乙丙橡膠） |
|||||
|
5 |
閥桿螺母 |
ZCuAL10Fe3 ZCuAL10Fe3 |
|||||
|
6 |
螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni9Ti |
1Cr17Ni9Ti |
|
7 |
螺母 |
45 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
|
8 |
手輪 |
HT200 |
HT200 |
WCC |
WCC |
WCC |
WCC |
G41J手動襯膠隔膜閥用途和主要性能規范：
|
視裹材質（代號） |
適用溫度 |
適用質 |
|
硬橡膠（NR） |
-10℃～85℃ |
除強氧化劑（如銷酸、鉻酸、濃硫酸及過氧化氫等有有機溶劑）外的氫氯酸、氟硅酸、蟻酸和酚酸、鹽酸、30%硫酸、50%氫氟酸、80%磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10%次氯酸鈉、濕氯氣、氨水、大部分醇類，有機酸及醛類等。 |
|
軟橡膠（BR） |
-10℃～85℃ |
具有良好的耐磨性能。主要用于50%以下的硫酸，氫氧化鈉、氫氧化鉀、中性鹽浴溶液及氨液，水泥、粘土、煤渣灰、顆粒狀化肥及磨損性較強的固態流體，各種濃度稠粘液等。 |
|
丁基膠（IIR） |
-10℃～120℃ |
抗腐蝕、耐磨耗。能耐極大多數的有機酸、堿和氫氧化合物、無機鹽及無機酸元素氣體、醇類、醛類、醚類、酮類、酯類等 |
|
氯丁膠 |
（CR）-10℃～120℃ |
動物油、植物油和無機潤滑油及pH值變化范圍很大的腐蝕性泥漿，抗磨性好。 |
|
鑄鐵不視裹 |
-40℃～100℃ |
非腐蝕性介質 |
隔膜材質的推薦使用范圍：
|
隔膜材質（代號） |
適宜溫度 |
適用介質 |
|
丁基膠（B級） |
-40℃～100℃ |
良好的耐酸堿性。85%硫酸、鹽酸、氫氟酸、磷酸、荷性堿和多種酯類。 |
|
天然膠（Q級） |
-50℃～100℃ |
用于凈化水、無機鹽、稀釋無機酸。 |
訂貨須知：
一、①G41J-10手動襯膠隔膜閥產品名稱與型號②G41J-10手動襯膠隔膜閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號，請按G41J-10手動襯膠隔膜閥型號直接向我們明科銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們湖泉的閥門專家為您審核把關。
