電動閘閥z941h-16c dn250什么意思，有說明書嗎

[ 2023-09-04 ]

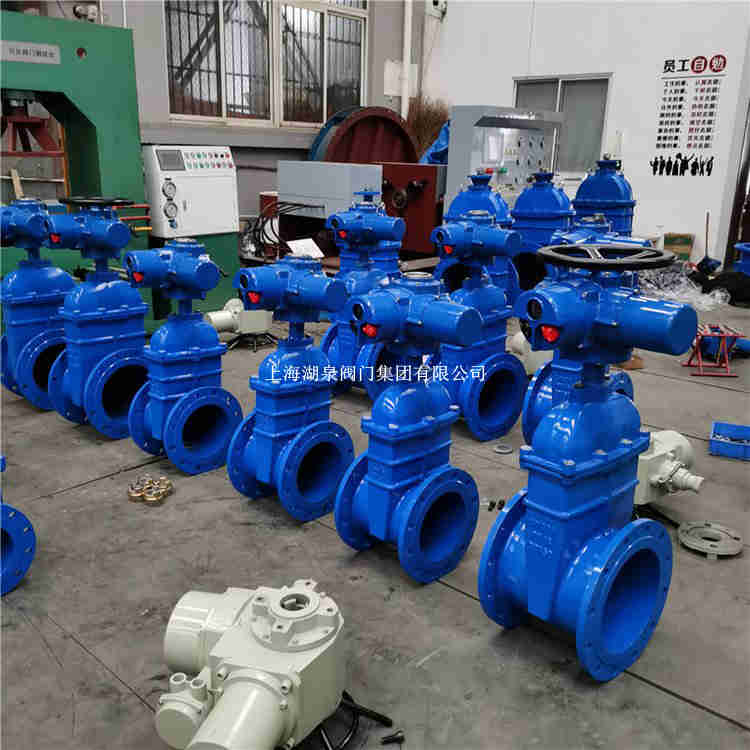

電動閘閥z941h-16c dn250什么意思，有說明書嗎Z41H-16C閘閥是屬于單閘板閘閥，閘板上升開啟，閘板下降關閉，可作為管路開關工作的一種通用閥門。Z代表-閘閥，4代表-法蘭，1代表-直通結構，H代表-合金密封，16代表-壓力16公斤或1.6MPa，C代表-閥體材質為WCB，碳鋼或鑄鋼，DN代表口徑。DN200。
Z-代表為閘閥的閘字的首字母的簡稱。也就是代表閘閥。
9-就是我們驅動方式為電動。也就是我們俗稱的電裝或者電動頭。
4-說明它的連接為方式為法蘭。
1-我們專業名稱叫：明桿契式單閘閥。通俗說法角：剛性閘板，單閘板；
H-密封圈為：合金密封面，密封圈或襯里為Cr13系列不銹鋼。
16-指的是閘閥所需要的壓力為16公斤。
C-主體閘閥為WCB鑄鋼（也叫碳鋼）
DN250-閥門口徑為250.可以簡單來理解就是閥門的大小。

體、蓋、板 Body Cover Disc	閥桿 Stem	密封面 Sealing Face	墊片 Sealing　Shim	填料 Packing	工作溫度 Working Temperature	適用介質 Suitable Medium
WCB	2Cr13	13Cr STL 木體材料 With Body Material 尼龍 Nylon	增強柔性石墨 13Cr/柔性石墨 Enhanced Flexible Graphite 1Cr13/Flexible Graphite 08軟鋼 08 Soft Steal 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F(T) PTFE	柔性石墨增強柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE	≤425	水蒸汽油品 Water Steam Ｏil Goods
WC1	38CrMoAl 25Cr2MoV	≤450
WC6	≤540
WC9	≤570
C5 C12	≤540
ZGCr5Mo	≤200	硝酸類 Nitric acid
ZG1Cr18Ni9Ti	1Cr18Ni9Ti
≤200	醋酸類 Acetic acid
ZG1Cr18Ni12Mo2Ti	1Cr18Ni12Mo2Ti

GB 1.6MPa(BTL)
DN	50	65	80	100	150	200	250	300	350	400	450	500	600	700	800
L	250	265	280	300	350	400	450	500	550	600	650	700	800	900	1000
H (開)	415	450	530	620	850	1035	1245	1450	1475	1885	2010	2180	2345	2700	2850
H1(配DZW)	620	715	765	840	875	1015	1135	1375	1485	1890	1990	2040	2285	2345	2680
D0	240	240	280	300	350	400	450	500	500	600	700	750	800	850	950
Wt/(Kg)	22	30	44	47	96	160	228	300	388	566	900	1195	1450	2100	2620

GB 2.5MPa
DN	50	65	80	100	150	200	250	300	350	400	450	500	600
L	250	265	280	300	350	400	450	500	550	600	650	700	800
H (開)	415	450	530	620	850	1035	1245	1450	1475	1885	2010	2180	2345
H1(配DZW)	620	715	765	840	1015	1135	1375	1485	1485	1920	1990	2040	280
D0	240	240	280	320	400	400	450	500	500	600	700	700	800
Wt(Kg)	23	32	46	67	112	218	290	324	430	650	1010	1250	1525

GB 4.0MPa
DN	50	65	80	100	150	200	250	300	350	400	450	500	600
L	250	280	310	350	450	550	650	750	850	950	1050	1150	1350
H (開)	415	450	565	590	885	1065	1250	1530	1675	1900	2060	2250	2575
D0	240	240	280	320	400	500	550	640	640	750	750	800	900
Wt/RF(Kg)	28	35	47	68	150	235	374	550	680	905
