pxw礦用防爆電動配水閘閥型號

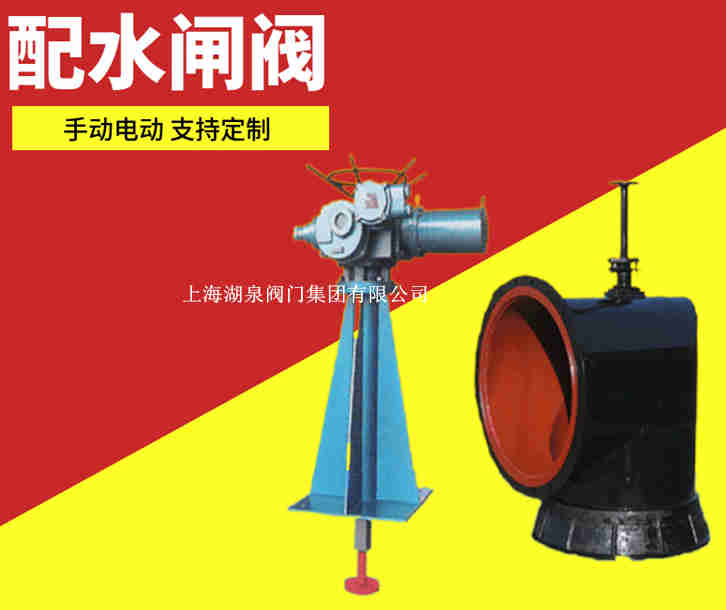

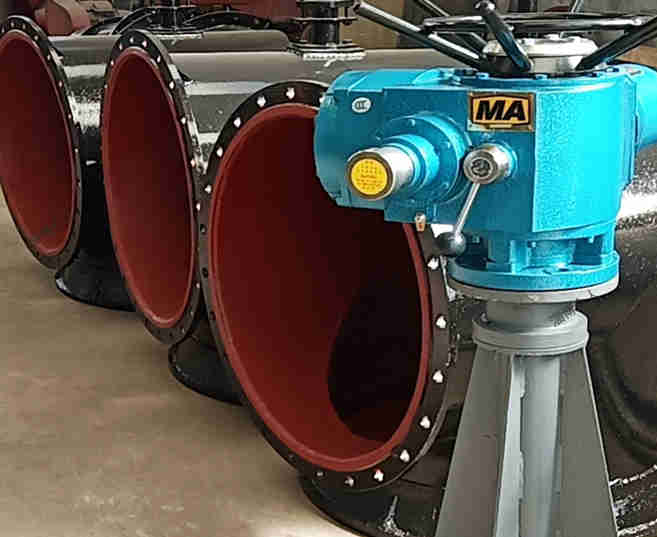

PXW系列礦用配水閥是在原PZI型的基礎上進行了改良設計；PXWI型為手動，PXWII型是在改良設計的基礎上增加礦用閥門電動裝置，來滿足煤礦水泵房無人值班，全自動化生產的需求。PXW系列礦用配水閘閥具有結構簡單、密封性能好、清污方便、操作靈活、省力等特點，主要應用于井下泵房吸水井的配水之用。
主要性能規范
|
型號 |
PXWII（I）-400 |
PXWII（I）-500 |
PXWII（I）-600 |
PXWII（I）-800 |
PXWII（I）-1000 |
PXWII（I）-1200 |
|
|
公稱通徑 |
400 |
500 |
600 |
800 |
1000 |
1200 |
|
|
介質和溫度 |
水、≦80℃ |
||||||
|
公稱壓力（MPa） |
0.1（試驗壓力0.25） |
||||||
|
操作行程 |
220 |
220 |
290 |
300 |
350 |
350 |
|
|
配套電動裝置型號 |
ZB20-24 |
ZB20-24 |
ZB30-24 |
ZB30-24 |
ZB45-24 |
ZB60-24 |
|
|
電機功率（Kw） |
0.55 |
0.55 |
0.75 |
0.75 |
1.1 |
1.5 |
|
|
額定電流 （A） |
660V |
1.39 |
1.39 |
2 |
2 |
2 |
2.6 |
|
380V |
2.2 |
2.2 |
2.62 |
2.62 |
4 |
4.12 |
|
主要連接尺寸及相關參數
|
閥門型號 |
DN |
D |
D1 |
D2 |
D3 |
d |
H1 |
h1 |
h2 |
h3 |
h4 |
||||||||||
|
PXWII（I）-400 |
400 |
540 |
495 |
90 |
120 |
35 |
1066 |
250 |
462 |
523 |
1250 |
||||||||||
|
PXWII（I）-500 |
500 |
640 |
600 |
90 |
120 |
35 |
1066 |
300 |
512 |
673 |
1250 |
||||||||||
|
PXWII（I）-600 |
600 |
760 |
705 |
90 |
135 |
45 |
1066 |
350 |
602 |
768 |
1250 |
||||||||||
|
PXWII（I）-800 |
800 |
960 |
920 |
90 |
135 |
45 |
1066 |
450 |
702 |
868 |
1250 |
||||||||||
|
PXWII（I）-1000 |
1000 |
1160 |
1120 |
110 |
160 |
50 |
1315 |
550 |
842 |
1119 |
1500 |
||||||||||
|
PXWII（I）-1200 |
1200 |
1450 |
1380 |
110 |
160 |
50 |
1315 |
600 |
1010 |
1300 |
1500 |
||||||||||
|
|
|||||||||||||||||||||
|
閥門型號 |
a1 |
a2 |
b1 |
b2 |
C |
C1 |
C2 |
n×d1 |
n×d2 |
n×d3 |
n×d4 |
||||||||||
|
PXWII（I）-400 |
300 |
300 |
400 |
400 |
410 |
260 |
70 |
4×ф19 |
2×ф15 |
4×ф17 |
16×ф23 |
||||||||||
|
PXWII（I）-500 |
300 |
300 |
400 |
400 |
470 |
340 |
70 |
4×ф19 |
2×ф15 |
4×ф17 |
16×ф23 |
||||||||||
|
PXWII（I）-600 |
300 |
300 |
400 |
400 |
520 |
360 |
80 |
4×ф19 |
2×ф19 |
4×ф17 |
20×ф25 |
||||||||||
|
PXWII（I）-800 |
300 |
300 |
400 |
400 |
625 |
460 |
80 |
4×ф19 |
2×ф19 |
4×ф17 |
24×ф30 |
||||||||||
|
PXWII（I）-1000 |
400 |
400 |
500 |
500 |
720 |
560 |
100 |
4×ф19 |
2×ф19 |
6×ф22 |
27×ф30 |
||||||||||
|
PXWII（I）-1200 |
400 |
400 |
500 |
500 |
820 |
660 |
100 |
4×ф19 |
2×ф19 |
6×ф22 |
30×ф30 |
||||||||||
關于尺寸的使用說明
|
H（mm） |
5000 |
4500 |
4000 |
3500 |
|
|
h （mm） |
PXWII（I）－400/500 |
3765 |
3265 |
2765 |
2265 |
|
PXWII（I）－600/800 |
3497 |
2997 |
2497 |
1997 |
|
|
PXWII（I）－1000/1200 |
3100 |
2600 |
2100 |
1600 |
|
水泵房底板標高和水倉（或配水巷）入口標高之高差H與連接桿長度h值，本設計考慮四種情況，由使用單位根據實際情況選用。如訂貨時能提出h值，則按訂貨單位的要求制造。否則連接桿長度h=5000mm供貨，連接桿一端的法蘭根據實際需要有h數值現場焊接。
1、本系列產品是直角式閘閥，可承受0.1Mpa的壓力。主要用于礦山井下各吸水井配水，也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質，水溫不大于60℃。根據工作方式分為手動（PZ—I型）和電動（PZ-II型）。
2、型號意義：如PZ—400—II
PZ——配水閘閥
400—公稱直徑
II—II型（電動）
■結構說明

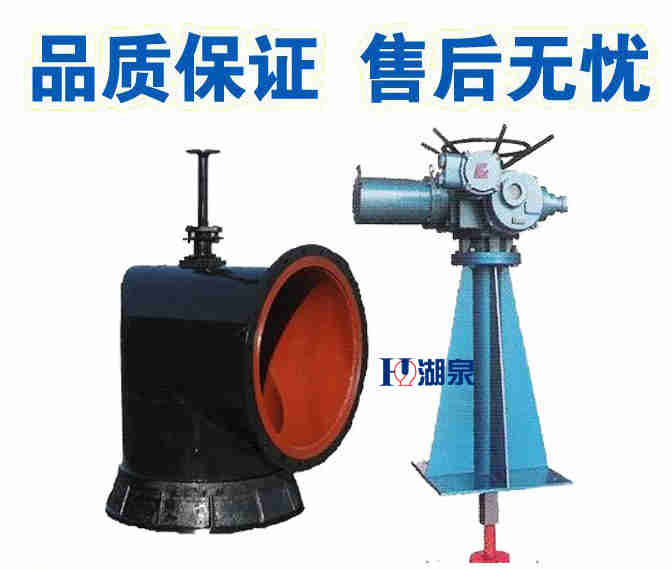

1、配水閘閥由操縱臺，連接桿、閥桿、閘閥、短管等部件組成。
2、PZ—1型操縱臺由人工操作。手輪與螺母固定在一起，旋轉手輪，帶動絲杠升降。螺母下端裝有滾珠，以減少旋轉時的阻力。 PZ—II型用小型電動機作為動力源替代人工操作，可實現遠程控制，方便、快捷。
3、閘閥由閥體和閥辨構成。 閥體為焊接件，下部裝有錐形密封環、與閥辨共同構成密封部分。閥辨由焊接件與橡膠墊構成，通過帶有螺栓組件與閥桿連接，以***閥的密封性能。
4、短管用于埋入配水井壁，為焊接件。
5、連接桿的長度由配水井底板至泵房底板的高度差來確定。本說明書中規定了5米、4.5米、4米、3.5米四個檔次，用戶也可按實際安裝高度確定連接桿的長度。
