z45t-10閘閥型號說明及相關技術參數

[ 2024-10-11 ]

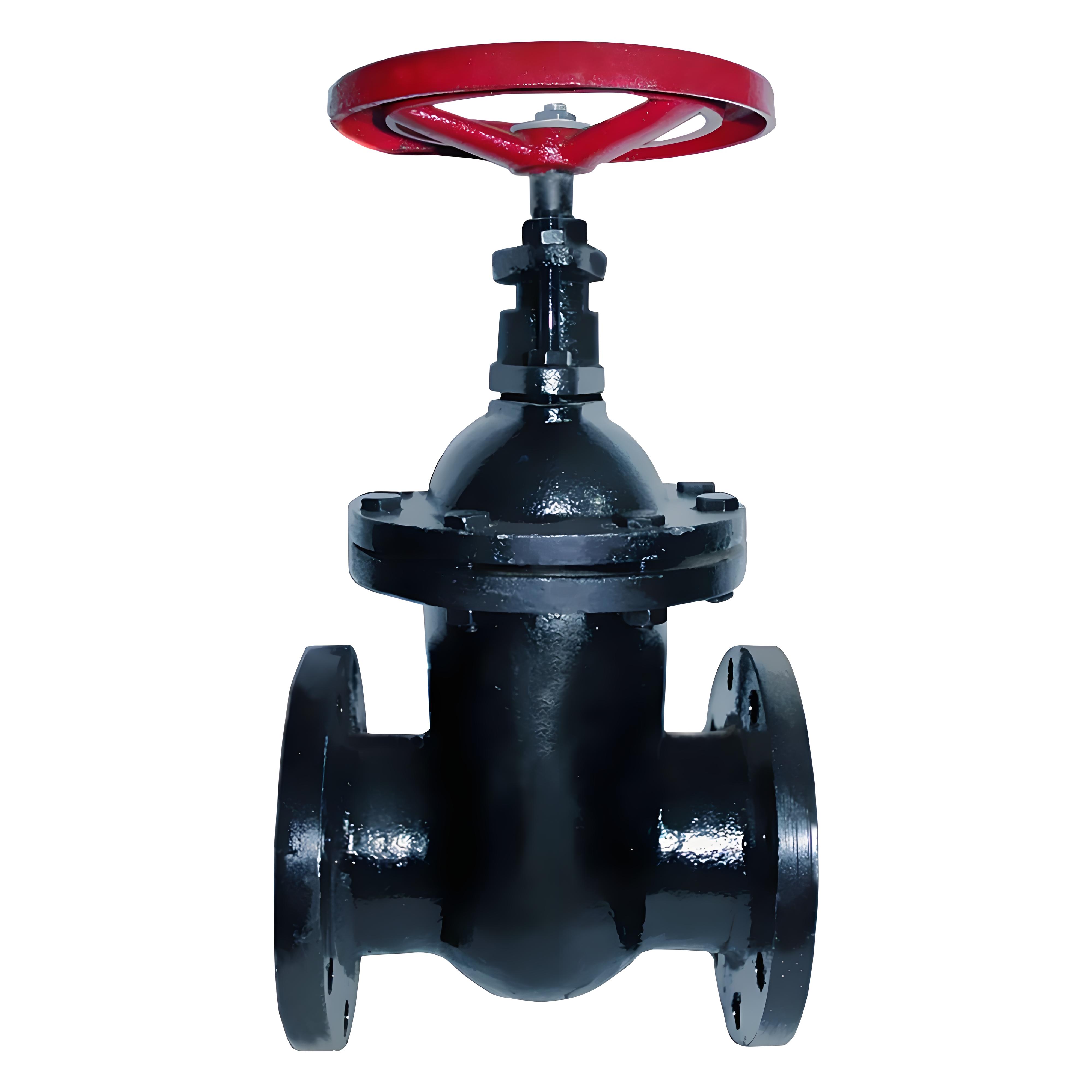

Z45T-10閘閥型號說明‌，Z45T-10是一種暗桿楔式閘閥，其型號中的字母和數字具有特定的含義，具體如下： ‌Z‌：代表閥門類別，即閘閥。 ‌4‌：代表連接方式，這里指的是法蘭連接。 ‌5‌：代表結構形式，這里指的是暗桿結構。 ‌T‌：代表閥座堆焊材料，這里指的是黃銅。 ‌10‌：代表公稱壓力，即1.0MPa。 ‌Q‌：代表閥體材質，這里指的是球墨鑄鐵。綜上所述，Z45T-10型號的閘閥是一種暗桿楔式閘閥，采用法蘭連接，閥座堆焊材料為黃銅，公稱壓力為1.0MPa，閥體材質為球墨鑄鐵。 Z45T-10暗桿鑄鐵閘閥傳動方式為手動,連接方式為法蘭連接,暗桿楔式剛性單閘板，閥座密封面材料為青銅，公稱壓力 PN10～PN16，閥體材料為灰鑄鐵（Z45T-10）、球墨鑄鐵（Z45T-16Q）的閘閥。

Z45T-10閘閥主要技術參數

型號	公稱壓力MPa	試驗壓力MPa		工作溫度	使用介質
		密封	強度
Z45H-10	1.0	1.1	1.5	≤100-200℃	水、蒸汽、油
Z45W-10
Z45T-10
Z45T-16	1.6	1.76	2.4	≤200℃	水、蒸汽、油
Z45W-16
Z45H-16C
Z45T-16C
Z45W-16C

Z45T-10閘閥主要零件材料

型號

閥體、閥蓋、閘板

密封圈

閥桿

填料

Z45H-10

灰鑄鐵、鑄鋼

不銹鋼

碳鋼、不銹鋼

浸油石棉盤根

Z45W-10

Z45T-10

Z45T-16

Z45W-16

Z45H-16C

Z45T-16C

Z45W-16C

Z45T-10閘閥主要外形尺寸

口徑 DN（mm）	Z45T-10				Z45-16（C）
口徑 DN（mm）	L	D	H	D0	L	D	H	D0
40	165	145	300	160	240	345	200	160
50	180	160	300	180	250	355	240	180
65	195	180	340	180	265	375	240	180
80	210	195	360	200	280	435	280	200
100	230	215	400	200	300	500	320	200
125	255	245	500	240	325	615	360	240
150	280	280	550	240	350	675	360	240
200	330	335	620	320	400	750	400	320
250	380	390	700	320	450	970	450	320
300	420	440	800	400	500	1145	560	400
350	450	500	950	400	550	-	-	400
400	480	565	1050	500	600	-	-	500
450	510	615	1175	500	650	-	-	500
500	540	670	1410	720	700	-	-	720
600	600	780	1550	720	750	-	-	720
700	660	895	1800	800	-	-	-	800
800	720	1010	2170	-	-	-	-	-
900	780	1110	2300	-	-	-	-	-
1000	840	1220	2600	-	-	-	-	-
1200	960	1450	-	-	-	-	-	-

‌Z45T-10閘閥的參數如下‌：‌ ‌驅動方式‌：可選用手動、蝸輪、氣動、電動。 ‌連接方式‌：法蘭。 ‌結構形式‌：楔式。 ‌密封結構‌：軟密封、硬密封。 ‌壓力范圍‌：PN0.1-2.5MPa。 ‌公稱通徑‌：DN50-1200mm。 ‌材質‌：灰鑄鐵、球墨鑄鐵。 ‌適用介質‌：飲用水、給排水、污水處理、天然氣與煤氣、工業(yè)以及食品等行業(yè)。 ‌適用溫度‌：≤200℃。這些參數提供了Z45T-10閘閥的基本特性和適用范圍，確保其在各種工業(yè)和民用應用中的有效性和耐用性。
